Діод. Транзистор

Струм у напівпровідниках
    Прочитати, зрозуміти

Утворення p-n переходу

ДКР № 9.2 ( 8 клас)

Домашня Контрольна Робота №9/2
на середу 4.05.2022 р.

   Електроліз

ДКР №9.2 виконати на середу 4.05.2022 р.

та здати вчасно з правильним

оформленням в класрум!

НАГАДУЮ:
Задачі слід оформляти саме так:

Жива електрика (ДЗ)

Електрика в живій природі

 Вивчаючи закони електрики і дивлячись на різноманіття їх застосування в техніці, мимоволі задаєш собі запитання: наскільки широко сама природа використовує ці закони?

Люди вже давно спостерігали дію електричних сил як у живій, так і в неживій природі. Електричні вугри, скати; блискавка – звичні явища. Перші мандрівники  дивувалися з екзотичного способу полювання на південноамериканського електричного вугра. Індіанці заганяли у водойму, де водилися вугрі, стадо коней, і всю силу своїх електричних розрядів небезпечна риба обрушувала на беззахисних тварин. Лише згодом рибалки заходили у воду і вже без страху руками ловили цю незвичайну рибу.

Електричні водяні тварини існують не тільки в Америці. Відомо понад 50 видів, і належать вони до різних родин. Про унікальні властивості електричного сома, який водиться у річці Ніл, знали ще давні єгиптяни. Головний біль тодішні знахарі  пропонували лікувати прикладанням до хворого місця живого ската.

Усі види електричних риб мають особливий орган, котрий виробляє електрику. За його допомогою тварини полюють, захищаються пристосовуючись до життя у водному середовищі.

Але чому у жодної наземної тварини не виявлено електричного органа?

Громовиця

Громовиця - іскровий газовий розряд

Громовиця - іскровий розряд

Мало що в цьому світі може викликати в людини одночасно відчуття страху і захоплення, панічної боязні та величі. Все це про блискавку – гігантську електричну іскру, котра може сягати декількох кілометрів довжини, струми в якій доходять до 100 000 А, а напруги між хмарою та землею перед її виникненням дорівнюють 1 000 000  кВ. Тривалість розряду мала, тому і загальний заряд, котрий переносить блискавка, як правило, невеликий (0,1-10 Кл).

Зі святом Великодня



Коронний розряд

Вогні святого Ельма

    Вчимо нову тему



Електричний струм, котрий проходить в газах, назвають газовим розрядом.

При кімнатних температурах молекули газу (наприклад, повітря) лишаються нейтральними, носіїв струму немає, а отже газ є діелектриком. Для того, щоб перевести газ в розряд провідників необхідно його іонізувати, тобто перетворити частину його молекул на іони та електрони. Цього досягають шляхом

• нагрівання,
• опроміненням потоком заряджених частинок,
• опроміненням ультрафіолетом або
• Х- променями.

Газовий розряд поділяють на самостійний та несамостійний, розрізняючи при цьому наступні типи самостійного газового розряду:

• тліючий газовий розряд;
• іскровий газовий розряд;
• коронний газовий розряд;
• дуговий газовий розряд.

ДКР №7/2 (відповіді)

Домашня Контрольна Робота №7/2
 відповіді

 Правила Кірхгофа

Вказівки-відповіді
Умови тут!

Задача

Електричний струм в електролітах

 задача

Розв'язання:

Струм в електролітах

Електричний струм в електролітах

І знову закон Ома

Закон Ома для електролітів

для ознайомлення

Схема іонної провідності



Електричний струм в електролітах має спільні риси з електричним струмом в металах, проте суттєво відрізняється від газового розряду. В процесі проходження струму через електроліти виконуються закони Фарадея (оглядово ми знайомі з ними з уроку). Зауважу, що для електролітів, як і для металів, справедливим є також і ЗАКОН ОМА.

Запишемо густину струму, враховуючи, що він створюється дрейфом додатніх та від’ємних іонів:

j= j(+) + j(-) = n(+) e v(+) + n(-) e v(-)

де n(+), n(-) - концентрація позитивних та негативних іонів, е – заряд іона, v(+), v(-)- дрейфова швидкість іонів.

Електроліз

Електричний струм в електролітах

Мал 1. Електроліз водного розчину хлориду міді

• Електролітами називають провідні середовища, в яких протікання електричного струму супроводжується перенесенням речовини.

• Носіями вільних зарядів в електролітах є додатньо і від’ємно заряджені іони.

ДКР № 8.2 ( 8 клас)

Домашня Контрольна Робота №8/2
(2-й семестр)

ДКР №8.2 виконати на середу 27.04.2022 р.

та здати вчасно з правильним

оформленням в класрум!

"0"-метод

Компенсаційний метод вимірювання е.р.с.

    завершуємо тему

Розглядаючи на уроці місткову схему ми побачили спосіб визначення невідомого опору. А чи можливо придумати спосіб, щоб визначати електрорушійну силу (е.р.с.) джерела електричного струму? Розглянемо як цю проблему можна вирішити.

Два джерела з Е(1) та Е(2), одне з яких невідоме, включено назустріч оде до одного. В коло ввімкнуто також гальванометр та реостат. Пересуваючи повзунок реостата, знаходимо таке положення, при якому покази гальванометра дорівнюватимуть нулю.

І(г)=0

Записуючи друге правило Кірхгофа для контура 1 та контура 2 отримаємо:

З останнього виразу знаходимо:

ДКР № 7.2 ( 8 клас)

Домашня Контрольна Робота №7/2
(2-й семестр)

ДКР №7.2 виконати на середу 20.04.2022 р.

та здати вчасно з правильним

оформленням в класрум!

   Правила Кірхгофа

Чорний ящик ("зірочка" - "трикутник")

Перетворення з’єднання «трикутник» в еквівалентне з’єднання «зірочка» і  навпаки

   + відео уроку

З’єднання трьох опорів, які створюють сторони трикутника - з’єднання  «трикутник»  (мал. 1), а з’єднання трьох опорів, що має вигляд трипроменевої зірки називають з’єднання «зірка» (мал. 2).

У вузлах 1, 2, 3  трикутник з опорами R₁₂, R₂₃, R₁₃  і зірка R₁, R₂, R₃   - з’єднуються з рештою частинами кола, яка  на малюнку не показана. Згідно першого закону Кірхгофа та закону Ома можна вивести розрахункові формули для переходу від трикутника до зірки і навпаки.

За відомими опорами трикутника R₁₂, R₂₃, R₁₃   розраховуються опори зірки R₁, R₂, R₃ :

Відповідно за відомими опорами зірки R₁, R₂, R₃  розраховуються опори трикутника R₁₂, R₂₃, R₁₃ :

Перехід "зірка"-"трикутник"

(Теорія для учнів 8 класу ЛФМЛ)

Дві задачі

ЕРС, потужність

(закріплюємо вивчене)

Задача №1

(прочитати, ЗРОЗУМІТИ, переписати в зошит з лекцій)

 Читати розв'язання

Застосовуємо правила Кірхгофа

ЗАДАЧА: Визначити опір кола (мал. 1).

Опори  окремих віток вказані на малюнку.

(прочитати, ЗРОЗУМІТИ, переписати в зошит з лекцій)

Розв'язання:

Розрахунок складних кіл

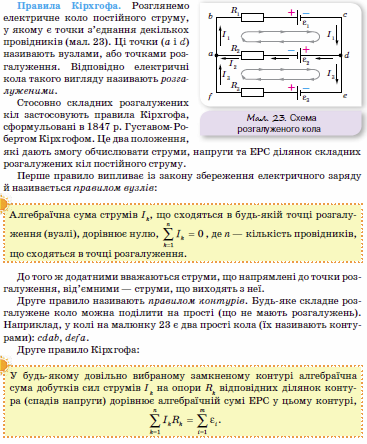

Правила Кірхгофа
(нова тема)

Кірхгофа правило...

Робота, потужність, ККД

Робота, потужність
електричного струму. ККД

ДЗ №5.2 (8 клас)

 Домашнє завдання №5.2 (2 семестр)

     Електричні кола

Домашнє завдання ДЗ № 5.2 (8 клас) виконати на

середу 13.04.2022 р.

Розв'язки оформити  та здати вчасно в класрум.

Бажаю успіху!

Закон Ома

Чотири формулювання закону Ома

Одним із найвідоміших законів фізики є, безперечно, закон Ома. Цей закон часто зустрічається як в народних прислів'ях так і в численних кросвордах. Напевне, у 1826 р. Г.Ом експериментально встановивши співвідношення між струмом та напругою навіть і не здогадувався про цю славу. Проте не всі пам'ятають про чотири різних формулювання цього закону для електричних кіл із постійним струмом.

 1. Закон Ома для однорідної ділянки кола

Сила  струму І в однорідній ділянці кола прямо пропорційна напрузі, яку прикладено до ділянки і обернено пропорційна характеристиці ділянки, яку називають електричним опором провідника ( рис. 1 ).

Балістичний гальванометр

Балістичний гальванометр

Демонстраційний гальванометр

     Дія багатьох електровимірювальних приладів, котрі ми використовуємо на уроках фізики, здебільшого має магнітоелектричний тип. Вона ґрунтується на тому, що рамка, через яку проходить електричний струм,  обертається у полі зовнішнього постійного магніту. Позначка ( рис. 1 ) на шкалі приладу свідчить, що це прилад магнітоелектричної дії.

рис.1

             Основним магнітоелектричним приладом є гальванометр – високочутливий прилад, котрий використовується для вимірювання слабких струмів та інших електричних величин. Стрілковий гальванометр складається з котушки ( рамки )  із тонкого дроту, котра може обертатись між полюсами постійного магніту. При пропусканні струму котушка намагається змінити свою орієнтацію в зовнішньому магнітному полі. По величині кута відхилення і роблять висновок щодо вимірювальної величини.

ДКР "СИМЕТРІЯ"



Відповіді ДКР "Симетрія"
